Guía técnica y práctica para comprender el relieve del terreno
Las curvas de nivel son uno de los elementos más importantes en topografía, ingeniería civil, geotecnia, diseño vial, hidrología y planificación territorial.
A través de ellas es posible representar gráficamente el relieve del terreno en un plano bidimensional, permitiendo interpretar pendientes, elevaciones, depresiones, drenajes y configuraciones topográficas de forma precisa.
Las curvas de nivel son utilizadas diariamente en:
🏗️ Ingeniería civil
🛣️ Diseño geométrico vial
🌎 Topografía
💧 Hidrología
⛰️ Geotecnia
🏘️ Urbanismo
🚧 Movimiento de tierras
🌳 Ordenamiento territorial
Comprender correctamente su interpretación es fundamental para cualquier profesional relacionado con obras civiles y levantamientos topográficos.

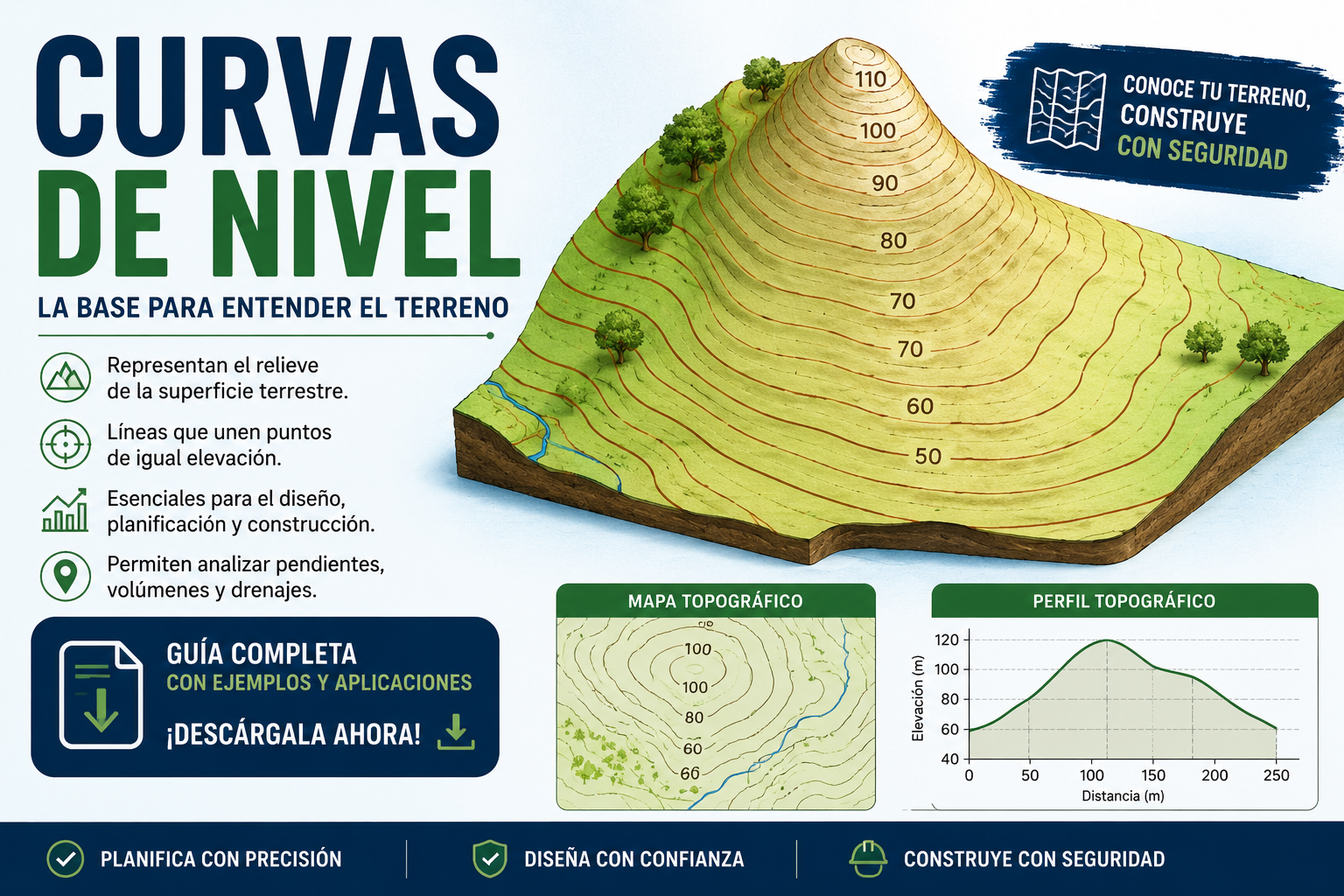

📖 ¿Qué son las curvas de nivel?
Las curvas de nivel son:
Líneas imaginarias que unen puntos de igual elevación respecto a un plano de referencia, generalmente el nivel medio del mar.
En otras palabras:
📌 Todos los puntos ubicados sobre una misma curva poseen exactamente la misma cota o altitud.
📐 Concepto técnico de cota
La cota representa:
✅ La elevación vertical de un punto
✅ La altura respecto a un datum de referencia
✅ El nivel topográfico del terreno
Ejemplo:
📌 Curva 100 m
➡️ Todos los puntos de esa línea están a 100 metros sobre el nivel del mar.
📊 Características principales de las curvas de nivel
Las curvas de nivel poseen propiedades geométricas fundamentales.
🔹 Nunca se cruzan
Dos curvas diferentes no pueden intersectarse porque un punto no puede tener dos elevaciones distintas simultáneamente.
🔹 Curvas muy juntas indican pendiente fuerte
Cuando las líneas aparecen próximas entre sí:
📈 La pendiente del terreno es elevada.
🔹 Curvas separadas indican pendientes suaves
Si las curvas están alejadas:
📉 El terreno presenta menor inclinación.
🔹 Las curvas forman “V” en quebradas y drenajes
La punta de la “V” generalmente apunta aguas arriba.
Esto permite identificar:
💧 Cauces
🌊 Escorrentías
⛰️ Valles naturales
📘 Equidistancia entre curvas
La equidistancia es:
La diferencia vertical constante entre dos curvas consecutivas.
Ejemplo:
Si una curva tiene cota 100 m y la siguiente 102 m:
📌 Equidistancia = 2 m
📊 Ejemplo práctico de interpretación
Supongamos el siguiente plano:
| Curva | Elevación |
|---|---|
| A | 100 m |
| B | 102 m |
| C | 104 m |
| D | 106 m |
📌 Equidistancia = 2 m
Si las curvas se encuentran muy próximas:
➡️ El terreno presenta alta pendiente.
Si están separadas:
➡️ El terreno es relativamente plano.

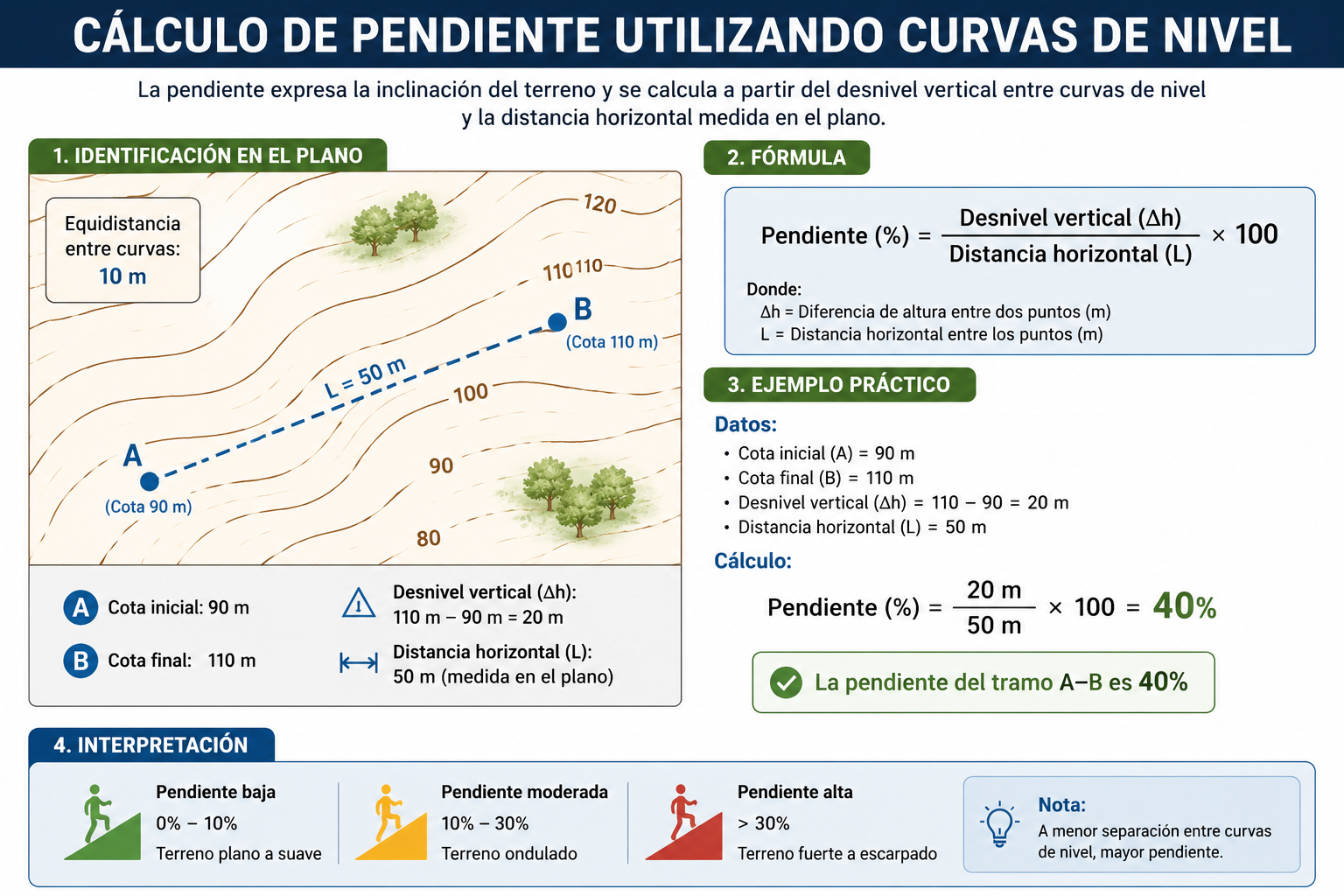

📐 Cálculo
📘 Aplicaciones de las curvas de nivel
Las curvas de nivel tienen múltiples aplicaciones prácticas en ingeniería.
🛣️ Diseño geométrico de carreteras
Permiten:
✅ Definir trazados viales
✅ Minimizar movimiento de tierras
✅ Evaluar pendientes longitudinales
✅ Diseñar cortes y rellenos
💧 Hidrología y drenaje
Las curvas son fundamentales para:
✅ Delimitación de cuencas
✅ Identificación de drenajes
✅ Modelación hidráulica
✅ Escorrentía superficial
🏗️ Movimiento de tierras
A partir de curvas de nivel pueden calcularse:
📌 Volúmenes de corte
📌 Volúmenes de relleno
📌 Plataformas de construcción
🌎 Geotecnia
Permiten analizar:
✅ Estabilidad de taludes
✅ Pendientes críticas
✅ Configuración del terreno
📊 Ejemplo práctico de interpretación topográfica
🔹 Caso 1: Curvas cerradas concéntricas
➡️ Representan una colina o elevación.
Si las cotas aumentan hacia el centro:
📈 Es un cerro.
🔹 Caso 2: Curvas cerradas con cotas menores al centro
➡️ Representan una depresión o hundimiento.
🔹 Caso 3: Curvas en forma de “V”
➡️ Generalmente indican quebradas o drenajes.
📘 Curvas maestras y curvas secundarias
En cartografía normalmente existen:
🔹 Curvas maestras
Son líneas más gruesas y numeradas.
Permiten identificar rápidamente las cotas principales.
🔹 Curvas secundarias
Son líneas intermedias utilizadas para dar mayor detalle al relieve.
📐 Obtención de curvas de nivel
Actualmente las curvas pueden obtenerse mediante:
✅ Estación total
✅ GPS diferencial
✅ Drones fotogramétricos
✅ LiDAR
✅ Modelos digitales del terreno (MDT)
Software utilizados:
💻 AutoCAD Civil 3D
💻 ArcGIS
💻 QGIS
💻 Global Mapper
💻 Pix4D
📘 Curvas de nivel y modelos digitales
Las curvas de nivel modernas suelen derivarse de:
📌 Modelos digitales de elevación (DEM)
📌 Superficies trianguladas TIN
📌 Nubes de puntos LiDAR
Esto permite generar modelos topográficos de alta precisión.
📊 Importancia en proyectos reales
Una mala interpretación de curvas puede ocasionar:
❌ Errores de drenaje
❌ Diseños viales ineficientes
❌ Sobrecostos en excavación
❌ Problemas de estabilidad
❌ Fallas hidráulicas
Por ello, dominar este tema es esencial en ingeniería y topografía.
💡 Recomendaciones prácticas
✅ Verificar siempre:
✔️ Equidistancia
✔️ Sentido de pendientes
✔️ Drenajes naturales
✔️ Configuración del relieve
✔️ Escala del plano
📘 Conclusión
Las curvas de nivel constituyen una herramienta fundamental para interpretar y analizar el terreno en ingeniería civil y topografía.
Su correcta lectura permite diseñar obras más seguras, optimizar movimientos de tierra, mejorar sistemas de drenaje y comprender el comportamiento geomorfológico del terreno.
Dominar este tema es indispensable para estudiantes, topógrafos, ingenieros civiles y profesionales relacionados con infraestructura y planificación territorial.
