El Coeficiente de Manning, representado por la letra n, es uno de los parámetros más importantes en la hidráulica de canales abiertos. Este coeficiente mide la resistencia que ofrece una superficie al paso del agua y es indispensable para calcular la velocidad y el caudal en canales, ríos, cunetas, alcantarillas y sistemas de drenaje.
Su correcta selección permite diseñar obras hidráulicas más seguras, eficientes y económicas.
¿Qué es el Coeficiente de Manning?
El Coeficiente de Manning es un valor que representa la rugosidad de la superficie por donde circula el agua.
Mientras más rugosa sea la superficie, mayor será la resistencia al flujo y, por lo tanto, menor será la velocidad del agua.
Por el contrario, superficies lisas presentan coeficientes menores y permiten que el agua circule con mayor facilidad.
Este parámetro fue desarrollado por el ingeniero irlandés Robert Manning en 1891 y continúa siendo ampliamente utilizado en el diseño hidráulico.

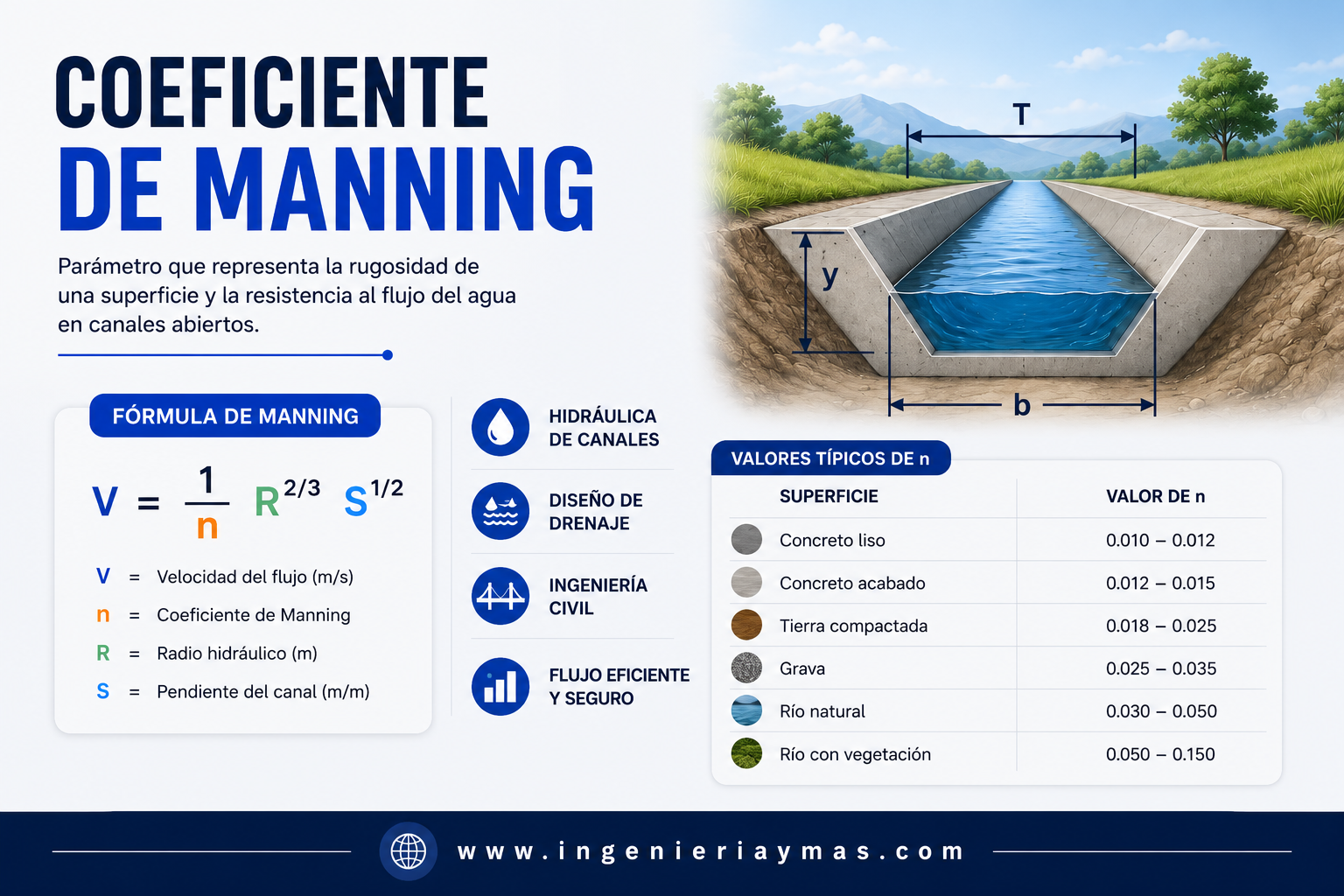

Fórmula de Manning
La velocidad del flujo en un canal abierto se calcula mediante la siguiente expresión:
V = (1 / n) · R^(2/3) · S^(1/2)
Donde:
- V = Velocidad del agua (m/s)
- n = Coeficiente de Manning
- R = Radio hidráulico (m)
- S = Pendiente hidráulica o pendiente del canal (m/m)
Una vez obtenida la velocidad, el caudal se determina mediante:
Q = A × V
Donde:
- Q = Caudal (m³/s)
- A = Área hidráulica (m²)
¿Qué representa el valor de n?
El valor de n depende principalmente del material y del estado de conservación de la superficie.
Factores que influyen:
- Rugosidad del material.
- Vegetación.
- Sedimentos.
- Irregularidades.
- Curvas del canal.
- Obstáculos.
- Estado de mantenimiento.
Valores típicos del Coeficiente de Manning
| Superficie | Valor aproximado de n |
|---|---|
| Concreto muy liso | 0.010 – 0.012 |
| Concreto acabado | 0.012 – 0.015 |
| Acero | 0.011 – 0.013 |
| PVC | 0.009 – 0.011 |
| Tierra compactada | 0.018 – 0.025 |
| Grava | 0.025 – 0.035 |
| Canal con vegetación | 0.035 – 0.070 |
| Río natural | 0.030 – 0.050 |
| Río con abundante vegetación | 0.050 – 0.150 |
Estos valores son referenciales y deben ajustarse según las condiciones reales del proyecto.
Ejemplo práctico
Supongamos un canal de concreto con:
- n = 0.013
- Radio hidráulico = 0.60 m
- Pendiente = 0.001
Al aplicar la ecuación de Manning se obtiene la velocidad del flujo y, posteriormente, el caudal transportado por el canal.
Este procedimiento es utilizado diariamente por ingenieros hidráulicos para dimensionar canales, drenajes y obras de conducción.
Aplicaciones del Coeficiente de Manning
Este coeficiente se emplea en el diseño y análisis de:
- Canales de riego.
- Canales revestidos.
- Ríos naturales.
- Alcantarillas.
- Cunetas.
- Sistemas de drenaje urbano.
- Colectores pluviales.
- Obras de control de inundaciones.
- Vertederos.
- Canales de descarga.
Importancia en la ingeniería civil
La correcta selección del Coeficiente de Manning es fundamental para garantizar que una obra hidráulica funcione adecuadamente.
Un valor demasiado bajo puede sobreestimar la velocidad del agua y producir errores en el diseño.
Un valor demasiado alto puede conducir a estructuras sobredimensionadas y aumentar innecesariamente los costos del proyecto.
Por ello, los ingenieros utilizan tablas especializadas, normas técnicas y experiencia de campo para elegir el valor más adecuado.
Ventajas de utilizar la ecuación de Manning
- Fácil de aplicar.
- Resultados confiables para canales abiertos.
- Amplia aceptación internacional.
- Permite estimar velocidades y caudales.
- Es utilizada en la mayoría de los programas de modelación hidráulica.
Limitaciones
Aunque es ampliamente utilizada, la ecuación de Manning presenta algunas limitaciones:
- Es una ecuación empírica.
- Requiere una adecuada selección del coeficiente de rugosidad.
- Presenta menor precisión en flujos muy complejos.
- No considera directamente turbulencias locales.
Relación con otros conceptos
El Coeficiente de Manning está estrechamente relacionado con:
- Número de Reynolds.
- Radio hidráulico.
- Pendiente hidráulica.
- Caudal.
- Velocidad del flujo.
- Ecuación de continuidad.
- Energía específica.
- Pérdidas de carga.
Comprender estos conceptos permite realizar un diseño hidráulico más preciso y eficiente.
Conclusión
El Coeficiente de Manning es uno de los parámetros más importantes de la ingeniería hidráulica. Su correcta aplicación permite estimar la velocidad y el caudal del agua en canales abiertos, facilitando el diseño de sistemas de drenaje, riego y conducción de agua.
Dominar este concepto es esencial para estudiantes y profesionales de ingeniería civil, ya que constituye la base de numerosos proyectos hidráulicos desarrollados en todo el mundo.
Preguntas frecuentes
¿Qué es el Coeficiente de Manning?
Es un parámetro que representa la rugosidad de una superficie y la resistencia que ofrece al flujo del agua en canales abiertos.
¿Qué significa la letra n en la ecuación de Manning?
La letra n representa el coeficiente de rugosidad o resistencia hidráulica de la superficie.
¿Qué factores afectan el valor de n?
Depende del material, la vegetación, la rugosidad, el mantenimiento del canal, la presencia de sedimentos y las irregularidades del terreno.
¿Dónde se utiliza el Coeficiente de Manning?
Se utiliza en el diseño de canales, ríos, cunetas, alcantarillas, drenajes urbanos, sistemas de riego y otras obras hidráulicas.
¿Por qué es importante el Coeficiente de Manning en ingeniería civil?
Porque permite calcular con precisión la velocidad y el caudal del agua, garantizando diseños hidráulicos seguros, eficientes y económicamente viables.
