La Ley de Pascal, también conocida como Principio de Pascal, es uno de los fundamentos más importantes de la mecánica de fluidos y de la ingeniería hidráulica. Gracias a este principio es posible transmitir grandes fuerzas utilizando líquidos confinados, lo que ha permitido el desarrollo de equipos como gatos hidráulicos, prensas, excavadoras, grúas y sistemas de frenos.
En ingeniería civil, este concepto es indispensable para comprender el funcionamiento de numerosos equipos utilizados en la construcción y en el movimiento de materiales pesados.
¿Qué es la Ley de Pascal?
La Ley de Pascal establece que:
«La presión aplicada sobre un fluido incomprensible y completamente confinado se transmite íntegramente y en todas las direcciones con la misma intensidad.»
En otras palabras, cuando se ejerce presión sobre un líquido contenido dentro de un recipiente cerrado, esa presión llega por igual a todos los puntos del fluido y a las paredes del recipiente.
Este principio fue formulado por el físico y matemático francés Blaise Pascal en el siglo XVII.
Fórmula de la Ley de Pascal
La presión se calcula mediante la siguiente expresión:
P = F / A
Donde:
- P = Presión (Pa)
- F = Fuerza aplicada (N)
- A = Área sobre la que actúa la fuerza (m²)
En un sistema hidráulico la presión permanece constante, por lo que se cumple:
F₁ / A₁ = F₂ / A₂
Donde:
- F₁ = Fuerza aplicada al pistón pequeño
- A₁ = Área del pistón pequeño
- F₂ = Fuerza obtenida en el pistón grande
- A₂ = Área del pistón grande
Esta relación permite multiplicar la fuerza sin necesidad de aumentar la presión.
¿Cómo funciona la Ley de Pascal?

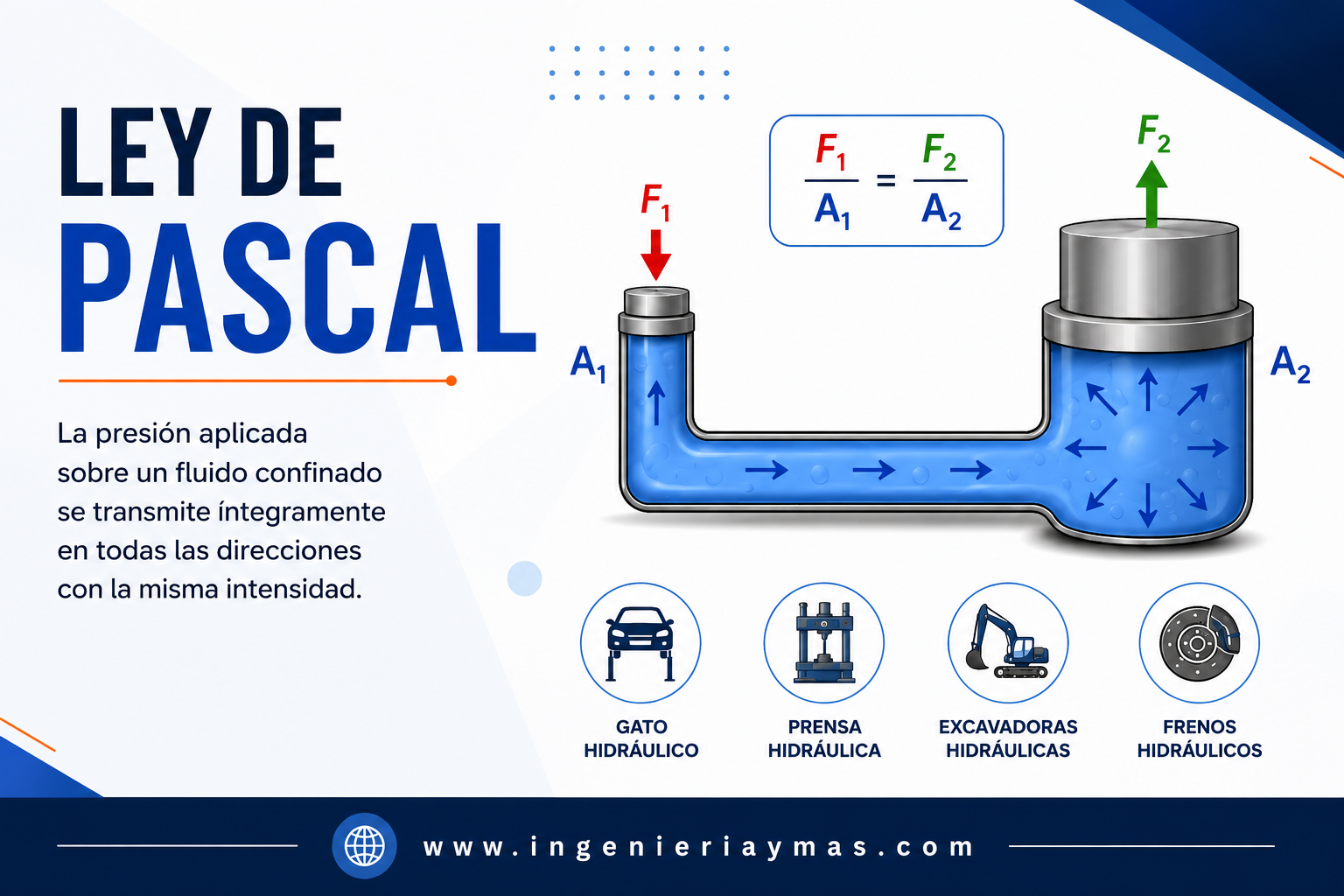

Imaginemos dos cilindros conectados entre sí mediante un líquido.
Cuando una persona ejerce una pequeña fuerza sobre el pistón de menor área, el líquido transmite esa presión al segundo pistón.
Si el segundo pistón posee un área mayor, la fuerza obtenida será mucho más grande, permitiendo levantar cargas muy pesadas con un esfuerzo relativamente pequeño.
Ejemplo práctico
Supongamos un sistema hidráulico donde:
- Pistón pequeño: 5 cm²
- Pistón grande: 50 cm²
- Fuerza aplicada: 100 N
Aplicando la Ley de Pascal:
F₂ = (50 / 5) × 100
F₂ = 1000 N
Es decir, una fuerza de apenas 100 N puede convertirse en una fuerza de 1000 N gracias a la diferencia de áreas entre ambos pistones.
Aplicaciones de la Ley de Pascal en ingeniería civil
Este principio está presente en una gran cantidad de equipos utilizados diariamente en la construcción.
Entre las aplicaciones más importantes destacan:
- Gatos hidráulicos.
- Excavadoras hidráulicas.
- Retroexcavadoras.
- Grúas hidráulicas.
- Prensas hidráulicas.
- Plataformas elevadoras.
- Compactadores hidráulicos.
- Sistemas de frenos hidráulicos.
- Elevadores industriales.
- Maquinaria pesada para movimiento de tierras.
Gracias a este principio, es posible manipular grandes cargas con seguridad y eficiencia.
Ventajas de la Ley de Pascal
- Permite multiplicar la fuerza aplicada.
- Reduce el esfuerzo humano.
- Hace posible levantar cargas de gran peso.
- Incrementa la eficiencia de la maquinaria hidráulica.
- Proporciona movimientos suaves y controlados.
- Facilita el diseño de equipos de alta capacidad.
Limitaciones
Aunque la Ley de Pascal es muy útil, presenta algunas limitaciones:
- Solo funciona correctamente con fluidos prácticamente incomprensibles.
- El sistema debe estar completamente sellado.
- Las fugas disminuyen considerablemente la eficiencia.
- La presencia de aire dentro del sistema reduce la transmisión de presión.
Importancia en la ingeniería civil
La mayoría de las máquinas utilizadas en proyectos de infraestructura dependen de sistemas hidráulicos.
Excavadoras, cargadoras, perforadoras y grúas utilizan la Ley de Pascal para transformar pequeñas fuerzas en enormes capacidades de trabajo, permitiendo realizar excavaciones, levantar estructuras y mover materiales de forma eficiente.
Comprender este principio es fundamental para cualquier estudiante o profesional de ingeniería civil, ya que constituye la base del funcionamiento de numerosos equipos presentes en obras de construcción.
Conclusión
La Ley de Pascal es uno de los principios fundamentales de la hidráulica y la mecánica de fluidos. Su capacidad para transmitir presión uniformemente dentro de un fluido confinado permite desarrollar sistemas capaces de multiplicar la fuerza y facilitar tareas que serían prácticamente imposibles mediante fuerza humana.
Su aplicación en la ingeniería civil ha revolucionado la maquinaria de construcción, haciendo posibles obras más seguras, rápidas y eficientes.
Preguntas frecuentes
¿Qué dice la Ley de Pascal?
Establece que la presión aplicada sobre un fluido confinado se transmite íntegramente y por igual en todas las direcciones.
¿Quién formuló la Ley de Pascal?
Fue propuesta por el físico y matemático francés Blaise Pascal durante el siglo XVII.
¿Cuál es la fórmula de la Ley de Pascal?
La presión se expresa como:
P = F / A
Y para sistemas hidráulicos:
F₁ / A₁ = F₂ / A₂
¿Dónde se aplica la Ley de Pascal?
Se utiliza en gatos hidráulicos, prensas, excavadoras, grúas, elevadores, plataformas hidráulicas, frenos hidráulicos y maquinaria pesada.
¿Por qué es importante la Ley de Pascal en ingeniería civil?
Porque explica el funcionamiento de la mayoría de los equipos hidráulicos utilizados en construcción, permitiendo levantar y mover grandes cargas con un esfuerzo reducido.
